Calcul vibratoire des doigts de gant PTC 19.3 TW-2016 (R2025)
Calculez les fréquences propres et les fréquences de détachement tourbillonnaire (fréquences de sillage) des doigts de gant, et évaluez le risque de résonance, les contraintes et les limites de pression avec les méthodes PTC 19.3 TW-2016 (R2025). Retrouvez vos données, études et rapports PDF dans vos projets en ligne.
Illustration du principe de dimensionnement, sans échelle. Le logiciel fournit le dessin coté de chaque étude.
Conditions de serviceGéométrie du doigt de gantTraçabilité matériauxRapports par projet
FIND A SOLUTION
Un calcul échoue ? Explorez la suite.
Quand une configuration affiche FAILED, WellFreq recherche des variantes qui passent les vérifications numériques, dans les limites que vous avez définies.
Fixez vos limites
Longueur minimale d’insertion, diamètre maximal et pas de recherche : vous gardez la main sur les contraintes de votre installation.
Comparez les variantes
Le moteur réévalue chaque configuration. La vitesse reste inchangée, sauf si vous autorisez explicitement sa réduction.
Appliquez votre choix
Retrouvez les propositions dans Technical Details. Une flèche transfère la variante choisie dans vos paramètres et relance le calcul.
Vitesse du fluide : 125 m/sA et B inchangés · vitesse conservée
Exemple illustratif issu d’un essai : L passe de 120 à 89 mm à 125 m/s. Ce résultat dépend de l’ensemble des données de cette étude ; il ne se transpose pas à une autre installation.
Profils droits et coniques. La recherche peut ne trouver aucune solution dans les limites choisies. Vérifiez l’insertion, le piquage, la fabrication et la validité des données matériaux avant de retenir une variante.
DE LA SAISIE À LA REVUE
Un projet. Chaque doigt de gant à sa place.
Explorez les quatre étapes ci-dessous. Il s’agit d’une présentation guidée : aucun calcul mécanique n’est exécuté sur cette page.
Commencer par une identité claire.
Classez les doigts de gant par projet, client, usine et emplacement. Le tag reste visible pour identifier le calcul en cours.
Nom du projet et tag
Client, usine et emplacement
État sauvegardé / modifié explicite
Partir des données disponibles.
Saisissez la vitesse du fluide ou calculez-la à partir du débit massique ou volumique réel et du diamètre intérieur de la tuyauterie.
Plusieurs unités de débit et de dimensions
Tuyauterie manuelle ou issue du catalogue
Propriétés du fluide aux conditions de service
Lire le dessin. Examiner les critères.
Consultez le doigt de gant coté et les résultats détaillés. Le verdict numérique PASS/FAILED et l’approbation du matériau sont deux statuts distincts.
Géométrie et procédé réunis
Verdict numérique visible
Critères détaillés et domaine d’application
Conserver le raisonnement.
Enregistrez les révisions dans le bon projet. Le rapport final dépend de la validité des entrées et du processus d’approbation des matériaux.
Entrées et révisions sauvegardées
Références matériaux et tuyauteries
Rapport de calcul imprimable
GESTION DE PROJETS INTÉGRÉE
Vos projets, vos études, au même endroit.
Gérez vos projets de doigts de gant directement dans WellFreq, depuis votre navigateur. Regroupez les fichiers de calcul, leurs révisions et les rapports PDF avec les équipements concernés.
Organisez les études par projet, site ou unité, puis emplacement.
Rouvrez les études sauvegardées dans le calculateur et conservez leurs révisions.
Retrouvez les rapports PDF à côté des études ; téléchargez un fichier ou un dossier au format ZIP.

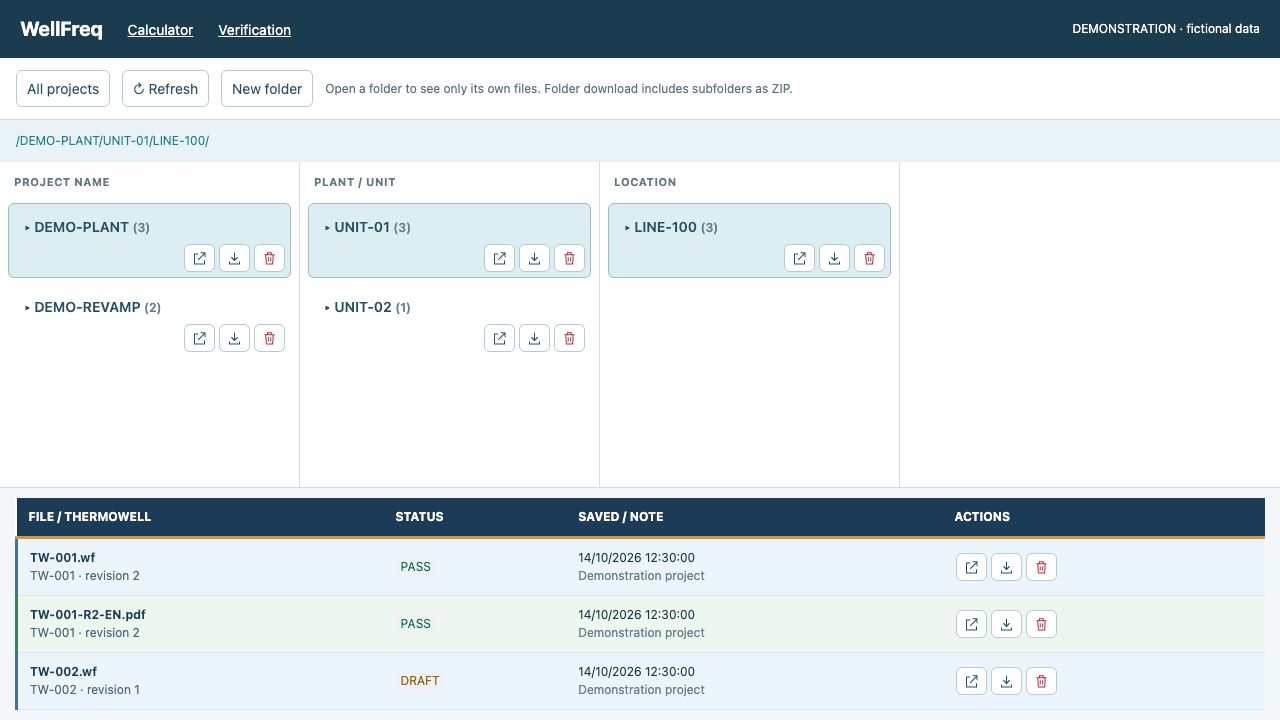

Explorateur de projets WellFreq réel, présenté avec des données de démonstration fictives. Interface illustrée en anglais.
Écrans illustratifs avec un projet fictif. Ces exemples n’exécutent aucun calcul.
WellFreq DEMO / TW-001
DONNÉES DE CALCULProjetConditions de serviceGéométrieMatériauFixationHypothèses de calcul
Vue d’ensembleDétails techniquesCourbes des matériauxCourbes des fluidesRapport
Vue du dimensionnement
Water · 20 °C · 3.00 m/s
Aperçu illustratif · aucun résultat actif
WellFreq PROJECTS
Chaque révision dans son contexte
DEMONSTRATION / UNIT-01
Tag
Révision
Statut
TW-001
03
Brouillon enregistré
TW-002
01
Saisie à compléter
TW-003
02
En revue
Projet, usine, emplacement et repère restent associés à chaque étude.
Liste de projets illustrative
PDF / 3 PAGES

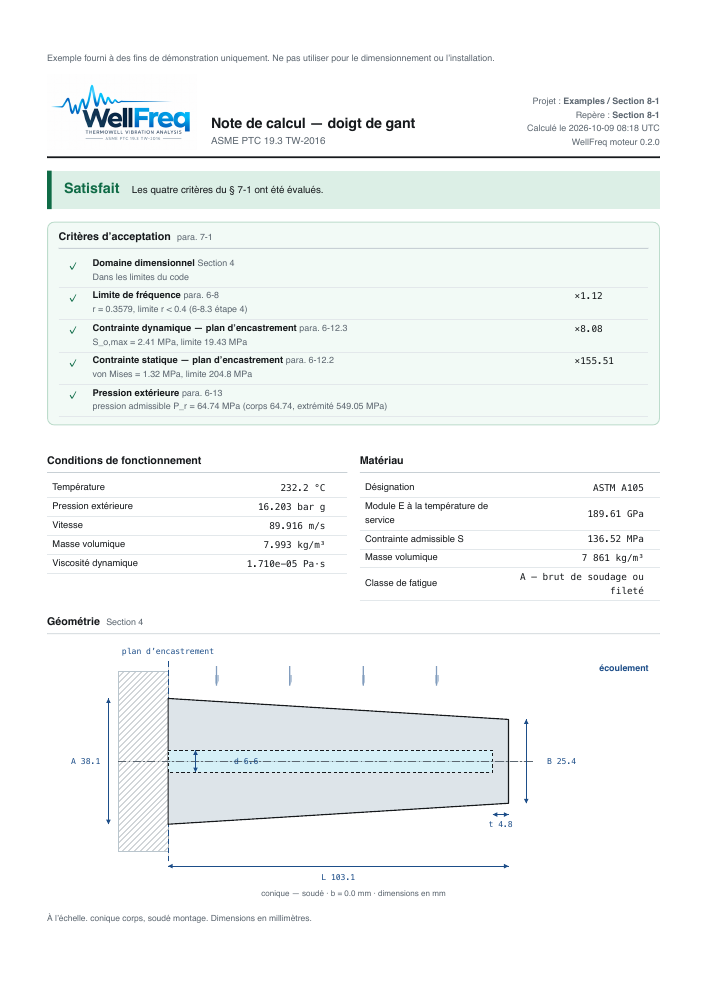

Consultez un exemple de rapport de calcul.
Conditions de service, géométrie, propriétés matériaux et vérifications réunies dans un document. Rapport en français généré par le moteur pour l’exemple 8-1, avec ses cinq critères d’acceptation.
Exemple de la section 8-1, également disponible dans Projects → Examples. Démonstration uniquement : ne pas utiliser ce rapport pour le dimensionnement ou l’installation.
WellFreq est développé autour de l’PTC 19.3 TW-2016 (R2025). Son objectif : faciliter l’examen du calcul, depuis les dimensions jusqu’aux critères évalués.
Le dessin coté montre la tige, l’alésage, la longueur libre et l’épaisseur de fond.
02
Des matériaux traçables
Le moteur interpole entre les températures tabulées. La bibliothèque commerciale est en préparation, sous réserve des droits sur les données et de leur validation.
03
Des résultats examinables
Les critères numériques, le statut matériau et la disponibilité du rapport sont distincts. Un PASS numérique ne valide pas à lui seul un matériau.
04
Une bibliothèque de fluides documentée
Retrouvez masse volumique et viscosité à partir de points en température, avec source et statut de vérification visibles. Les données initiales restent limitées ; chaque fluide doit couvrir les conditions de service.
05
Des dimensions de tuyauterie normalisées
162 combinaisons documentées : ASME B36.10, B36.19, EN 10255 et une gamme ISO/EN Alleima. Le diamètre intérieur est déduit du diamètre extérieur et de l’épaisseur.
Pour les équipes qui conçoivent l’instrumentation.
Fabricants de sondes
Organiser les calculs récurrents des projets clients.
Bureaux d’études
Préparer et examiner les dimensionnements avec des entrées traçables.
Équipes instrumentation
Réunir conditions de procédé et repères des équipements.
PHYSIQUE · MÉCANIQUE DES FLUIDES · INDUSTRIE
L’expertise derrière WellFreq
Une expérience de terrain au service du calcul.
WellFreq a été créé par une équipe de physiciens spécialisés en mécanique des fluides, forte d’une expérience industrielle en laboratoire comme en usine. L’équipe compte un diplômé de l’Institut von Karman de mécanique des fluides, à Rhode-Saint-Genèse, en Belgique.
Du laboratoire à l’usine
Cette expérience guide la conception de l’outil : partir des conditions réelles de procédé, examiner les contraintes géométriques et conserver un calcul que l’on peut relire et vérifier.
Une méthode explicite
Le moteur applique les équations et les critères de l’PTC 19.3 TW-2016 (R2025) dans le périmètre pris en charge. Les résultats détaillés renvoient aux paragraphes concernés ; les limites d’application et le statut des matériaux restent visibles.
Des vérifications accessibles
L’onglet Vérification permet de consulter les contrôles du moteur contre les exemples de la section 8 : valeurs calculées et écarts aux références. Vous pouvez ainsi examiner les résultats de vérification.
Ces vérifications documentent le comportement du moteur ; elles ne constituent pas une certification ASME. La pertinence d’une étude dépend aussi des données saisies et de leur validation.
OFFRES DE LANCEMENT ENVISAGÉES
Un utilisateur. Deux choix simples.
Des crédits prépayés pour les besoins ponctuels. L’illimité pour les mois chargés. Aucun quota mensuel d’études à choisir. Prix de lancement indicatifs en EUR, hors taxes, sous réserve des conditions définitives de licence matériaux.
Crédits prépayés
10 € HTVA / crédit
1 crédit = 1 étude de thermowell. Achetez la quantité dont vous avez besoin.
4 309,20 € HTVA / an−10 % · soit 359,10 € HTVA / moisPaiement annuel en une fois, hors taxes.
Pour les utilisateurs réguliers et les gros dossiers. Au choix : paiement mensuel ou annuel. Résiliation pour la prochaine échéance de la formule choisie.
1 utilisateur · études illimitées
Calculs, itérations et rapports inclus
Aucun crédit consommé pendant l’abonnement
Vos crédits inutilisés restent disponibles ensuite
Tous les prix sont HTVA (hors TVA) et hors autres taxes applicables. Le total, incluant les taxes éventuelles, est affiché avant le paiement.
Au lancement : paiements via Stripe auprès de R&P Consulting. Aucun paiement dans cet aperçu.
Une étude correspond à un thermowell identifié dans un projet. Les recalculs automatiques, ses variantes de dimensionnement et les rééditions de son rapport sont inclus. Un nouveau repère ou une étude dupliquée constitue une nouvelle étude.
Simulation de budget, sans engagement de volume mensuel. Après votre confirmation, un crédit prépayé débloque une étude, avec ses calculs, variantes et rapports inclus.
Avant votre premier calcul.
WellFreq est-il déjà commercialisé ?
Pas encore. Le lancement commercial est en préparation. Les droits sur les matériaux, la validation des données et le service de production doivent être finalisés avant l’ouverture des accès payants.
Un résultat PASS vaut-il certification ASME ?
Non. PASS décrit les critères numériques implémentés pour les données saisies. Il ne constitue ni une certification ASME, ni une approbation du client ou de l’installation.
Et si je ne connais pas la vitesse du fluide ?
Le logiciel peut calculer la vitesse moyenne à partir du débit massique et de la masse volumique, ou du débit volumique réel, avec le diamètre intérieur du tube. Les volumes normaux ou standard doivent être convertis aux conditions de service.
Les propriétés matériaux dépendent-elles de la température ?
Le moteur interpole déjà E(T) et S(T) entre les températures tabulées disponibles, sans extrapolation. La bibliothèque commerciale autorisée et validée reste en préparation.
Peut-on travailler avec différents fabricants ?
WellFreq est développé par R&P Consulting comme un espace indépendant. Les géométries prises en charge, le périmètre de calcul et les données matériaux applicables restent à vérifier pour chaque étude.
Quand un crédit est-il consommé ?
Un compte donne accès au calculateur, à la saisie et aux brouillons sauvegardés. Après votre confirmation, un crédit débloque une étude de doigt de gant avant le calcul. Ses recalculs, variantes et rapports sont inclus, y compris les essais pour passer de FAILED à PASS. Une nouvelle étude de doigt de gant nécessite un autre crédit. Un abonnement illimité actif couvre les calculs sans consommer de crédits.
Et si mon volume change le mois suivant ?
Aucun quota mensuel à définir ou à modifier. Par exemple, 25 nouvelles études débloquées avec des crédits consomment 25 crédits ; 8 le mois suivant en consomment 8. Les crédits inutilisés restent sur votre compte sans expiration ni remise à zéro mensuelle.
Que se passe-t-il quand mes crédits sont épuisés ?
Vous conservez l’accès au calculateur, aux brouillons et aux fichiers enregistrés. Les études déjà débloquées avec un crédit restent recalculables. Une nouvelle étude nécessite un crédit ou un abonnement illimité actif. Après expiration d’un abonnement, ses études enregistrées restent consultables ; leurs recalculs nécessitent un crédit ou un nouvel abonnement. Aucun rechargement, dépassement facturé ou changement d’offre automatique.
Comment fonctionne le paiement annuel ?
L’illimité annuel coûte 4 309,20 € hors taxes, payé en une fois pour 12 mois. Cela représente 10 % de réduction sur 12 mensualités de 399 €, soit 478,80 € économisés par an et un équivalent de 359,10 € par mois. Renouvellement annuel ; résiliez avant la prochaine échéance pour arrêter le renouvellement. L’accès reste actif jusqu’à la fin de la période payée.
Puis-je prendre l’illimité pour un mois chargé ?
Oui. Avec la formule mensuelle, l’illimité se renouvelle chaque mois à 399 € hors taxes. Résiliez avant le prochain renouvellement pour arrêter les facturations suivantes ; l’accès reste actif jusqu’à la fin de la période payée. Vos crédits inutilisés sont conservés pendant l’abonnement et restent disponibles ensuite.
